中心机房作为信息系统的核心枢纽，其防雷接地系统与计算机网络工程的规划、设计与施工，是保障数据安全、设备稳定与业务连续性的基石。一个优秀的设计方案，必须将强电防护与弱电传输紧密结合，实现从宏观建筑结构到微观电子元件的全方位保护与高效互联。本文将围绕防雷接地电气设计与计算机网络工程施工设计两大核心，阐述其一体化实施要点。
一、 防雷接地电气设计施工图纸要点
防雷接地系统是中心机房的“安全铠甲”，其设计需遵循国家标准（如GB 50057、GB 50343），并体现在详细的施工图纸中。
- 三级防雷保护设计：图纸需明确标注外部防雷（接闪器、引下线、接地体）与内部防雷（电源 SPD、信号 SPD）的安装位置、型号规格及级间配合。机房总配电柜、UPS输入输出端、精密空调、网络机柜配电单元（PDU）前端均应设计适配的浪涌保护器（SPD）。
- 联合接地与等电位连接：设计核心是建立一个低阻抗的联合接地网。施工图纸必须清晰绘制：
- 接地体：垂直接地极与水平接地体的材料、尺寸、埋深及焊接要求。
- 接地干线：机房内环形接地铜排（通常为30mm×3mm紫铜带）的敷设路径。
- 等电位连接网络：采用M型或S型网络，详细标明所有金属机柜、设备外壳、金属管路、防静电地板支架、门窗与接地干线的连接点与连接导体规格（如多股铜芯线或铜编织带）。
- 独立接地与隔离：对于特殊要求的设备（如卫星时钟、保密线路），图纸需规划独立的逻辑地或直流地，并明确其与安全地的隔离与单点连接方式。
- 施工工艺标注：图纸应注明关键工艺，如焊接处防腐处理、接地电阻测试点（目标值通常≤1Ω）、铜排与铜线的搪锡处理等。

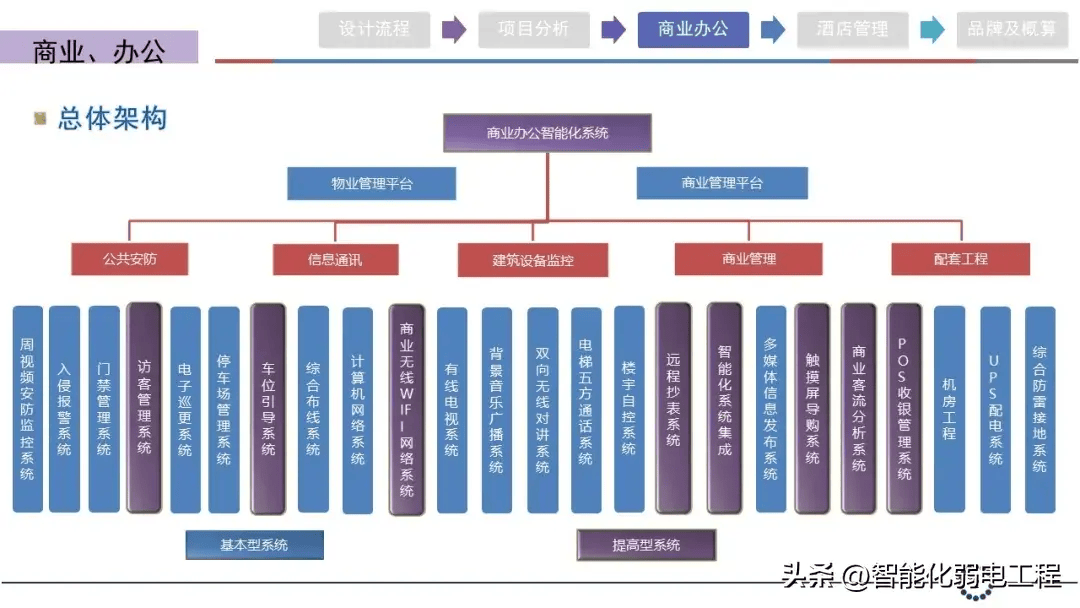

二、 计算机网络工程施工与设计要点
网络工程是中心机房的“神经脉络”，其设计需满足高带宽、低延迟、高可靠性与可管理性要求。
- 拓扑结构与布线设计：
- 采用层次化（核心-汇聚-接入）或扁平化大二层架构，图纸需绘制清晰的网络拓扑图。
- 综合布线系统遵循GB 50311标准，施工图纸应包含：
- 弱电桥架路径，须与强电桥架保持安全距离（如>30cm）或采取屏蔽隔离。
- 配线架（IDF/MDF）位置、信息点端口对应表、机柜布置图。
- 光纤与六类/超六类铜缆的选型、路由及冗余备份路径。
- 设备部署与配电设计：

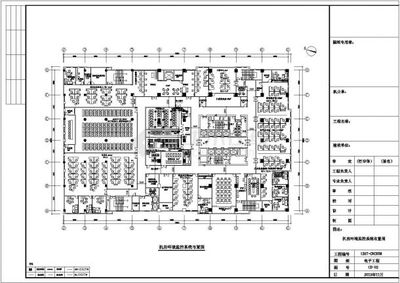

- 机柜布局图应合理规划服务器机柜、网络机柜、配线机柜的位置，考虑冷热通道。
- 明确核心交换机、汇聚交换机、路由器、防火墙、网管系统的安装位置与上联关系。
- 为每个网络机柜设计独立的PDU供电，并纳入UPS及精密配电系统图纸中。
- 环境与安全整合：
- 线缆敷设应与空调送风路径、消防管道协调，避免阻碍气流。
- 关键网络设备与链路应考虑与防雷接地系统的连接，机柜均需通过接地线接入等电位连接网络。
- 设计KVM系统、环境监控系统（温湿度、漏水、烟雾）的网络接入点。
三、 一体化协同与施工管理
成功的机房工程依赖于电气与网络系统的深度协同：
- 图纸会审：在施工前，必须组织电气与网络设计师、施工单位进行联合图纸会审，确保桥架路由、机柜点位、接地排位置无冲突。
- 工序配合：遵循“先接地后安装，先骨干后接入”的原则。防雷接地系统应先于设备安装完成并测试合格；主干光缆、核心设备安装应先于接入层布线。
- 测试与验收：分阶段进行接地电阻测试、布线通道测试（如光纤损耗、铜缆导通与串扰）、网络系统连通性与性能测试，并形成完整的测试报告。
中心机房的建设是一个系统工程。防雷接地设计为网络设备提供了洁净的“土壤”和安全的“屏障”，而精密的网络工程设计则确保了信息的高速、有序流通。唯有将二者在图纸阶段就进行一体化规划，在施工阶段紧密配合，才能构建出一个安全、可靠、高效、易维护的现代化数据中心心脏，为数字化转型奠定坚实的物理基础。
